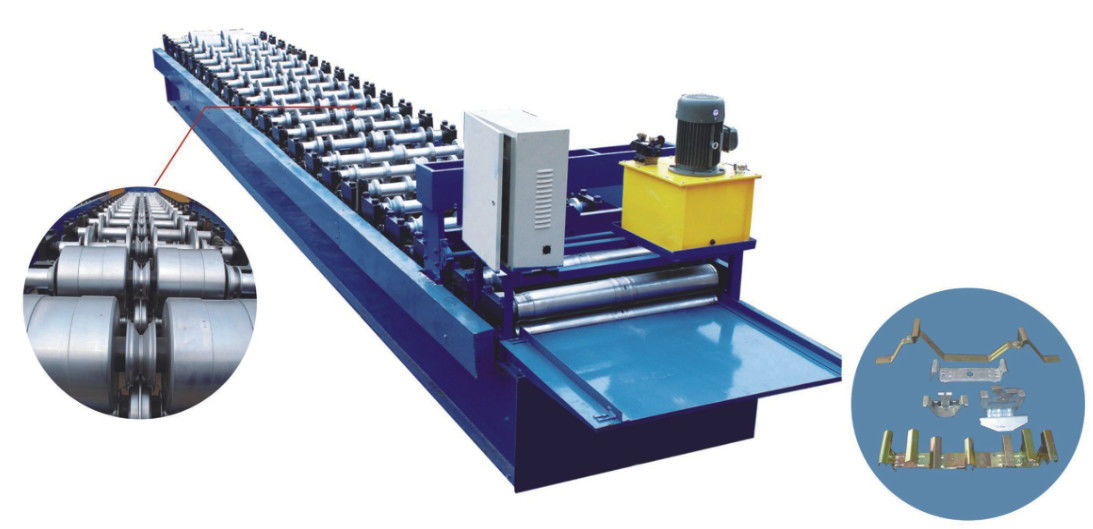

JCH 컬러 스틸 롤 성형기 5.5KW Ｈ 형강 용접

JCH 컬러 스틸 롤 성형기 Ｈ 형강 용접

1. 제조 순서도 :

유엔 코일러---공급---레벨링---롤 포밍---길이에 줄여집니다---최종 생산품

2. 470 JCH 타일을 그린 프로필 그림

3. 롤 성형기의 상술

매개 변수 :

(1) 프레임의 재료 : 36# Ｈ 형강 용접

(2) 미들 플레이트의 두께 : 14 밀리미터
(3) 롤러의 단계 : 17 단계
(4) 샤프트 (중실축)의 지름 : 70 밀리미터
(5) 샤프트 (중실축)의 재료 : (우수하 ) 45# 철강, 급랭과 템퍼링 처리
(6) 롤러의 재료 : 탄소 구조용 강철
(7) 롤러의 처리 : 퀀칭되고 템퍼링된 처리가 열심히 코팅된 0.05-0.07mm을 크로마이즈
(8) 롤 성형기의 타입을 운전하세요 : 체인에 의해 구동하세요
(9) 쇠사슬을 만드세요 : 25.4 밀리미터 (고급)
(10) 지탱하는 것 : 6210 (고급)
(11) 환원제 : 5# 싸이클로이드 환원제 (고급)
(12) 메인 모터의 동력 : 5.5KW
(13) 전압 : 380V/50Hz/3phase
(14) 주파수 변환기 전원 : 5.5KW
(15) 라인 속도 : 약 8 분 Ｍ /
(16) 수력 주유소의 오일 펌프 : 기어 오일 펌프 (고급)
(17) 수압 커팅 : PLC에 의해 제어된 절단
(18) 절단의 정확도 : +/- 2 밀리미터
(19) 면도날 재료 : 급랭 58-62인 Cr12 '.
(20) 주요 성형 기계의 출현 사이즈 : 7.3m

(21) 전기적으로 제어 대상 : PLC에 의해 제어된 전체 기계
(22) PLC : 델타(대만)

판매자들에 의해 조사됩니다

장비의 제작과 어셈블링을 완료한 후, 우리는 더를 시험할 것입니다

워크샵에서의 기계와 위임.
