| 원래 장소: | 중국 |
| 브랜드 이름: | Gracias |
| 인증: | CE |
| 모델 번호: | 고속도로 난간 |
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 가격: | As discussion |
| 포장 세부 사항: | 표준 수출 패키지 |
| 배달 시간: | 45-60 일 일 |
| 지불 조건: | 전신환, L/C (신용장) |
| 공급 능력: | 달 당 15sets |
| 보증: | 일년 | 중량: | 15 t |
|---|---|---|---|
| 전압: | 380V 50Hz 3 단계 | 상태: | 새롭습니다 |
| 색: | 고객 요구 | 사용: | 고속도로 난간 강철판 |
| 하이 라이트: | Machine,Cr15 금속 시트 성형기를 형성하는 빨간 고속도로 보조 레일 롤 포밍 Machine,15T 고속도로 보조 레일 명부 |
||

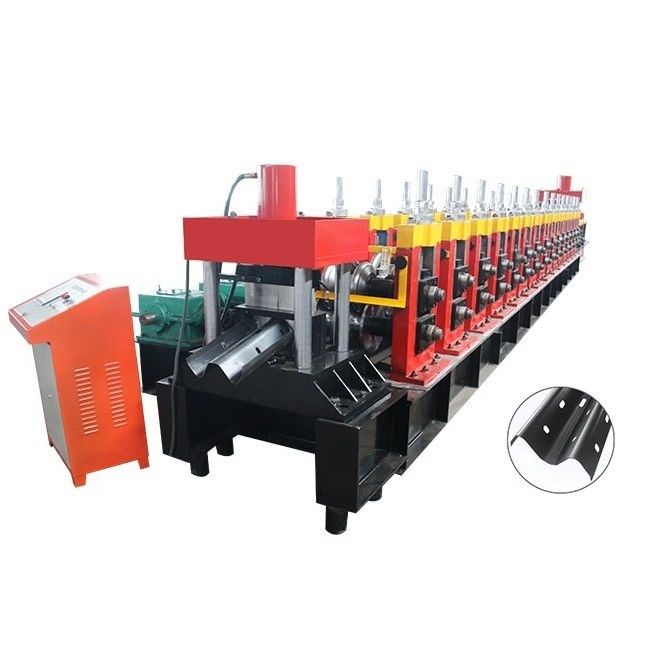

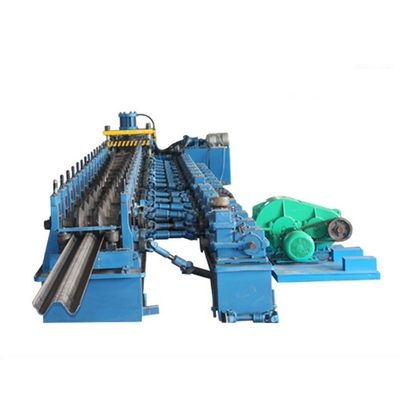

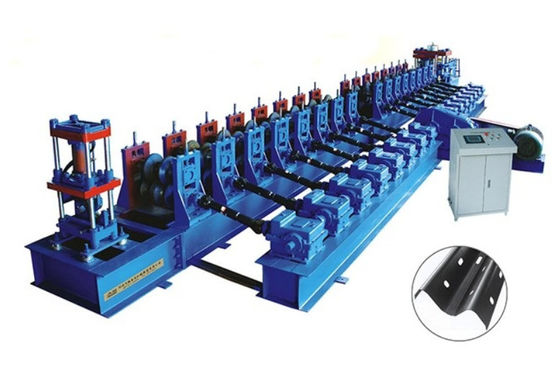

세 물결 고속도로 보조 레일 롤 성형기 15T
1. 매뉴얼 언코일러--2. 수력 펀칭-- 3. 롤 성형기-- 4. PLC 제어함--
5. 유압 시스템-- 6. 포스트는 잘렸습니다-- 7.output 테이블
| 기계 목록--전직선 | |||
| 아니오. | 항목 | 유닛 | 수량 |
| 1. | 15T 매뉴얼 디코일러 | 세트 | 1 |
| 2. | 레벨링 장치 | 세트 | 1 |
| 3. | 펀칭 시스템 | PC | 1 |
| 4. | 주요 성형 기계 | 세트 | 1 |
| 5. | PLC 제어함 | 세트 | 1 |
| 6. | 유압펌프 | 세트 | 1 |
| 7. | 벌채종 | PC | 1 |
| 8. | 매뉴얼 스택커 | PC | 1 |
고속도로 보조 레일 롤 성형기의 성분
|
5T 설명서 디코일러
|
1. | 재료 코일 내경 | 450mm-550mm |
| 2. | 맥스 코일폭 | 550 밀리미터 | |
| 3. | 부하 용량 | 15T | |
| 4. | 확대되고 수축하세요 | 설명서 | |
| 5. | 구조 | 미들 플레이트에 의해 용접됩니다 |
|
레벨링 장치
|
1. | 레벨링 샤프트 | 5 성장 6 단계가 하락합니다 |
| 2. | 샤프트 직경 | 80 밀리미터 | |
| 3. | 원동력 | 5.5 kw |
|
펀칭 시스템
|
1. | 펀치 방식 | 수력인 4개 기둥은 펀칭 시스템을 강화했습니다 |
| 2. | 몰드 소재 | Cr12 | |
| 3. | 작업표 크기 | 600*600mm | |
| 4. | 프레스력 | 160T |
|
메인 머신
|
1. | 기계 본체 프레임 | 무쇠 수직 구조 |
| 2. | 기계 베이스 | 350# 강철은 용접되었습니다 | |
| 3. | 형성 스텝의 수 | 13 단계 | |
| 4. | 롤러재 | 열처리 HRC45-52와 Cr15 강철 | |
| 5. | 샤프트 | 45#steel, 지름 90 밀리미터 | |
| 6. | 태도 | 중국 유명한 브랜드 하얼빈 | |
| 7. | 안전 커버 | 이용 가능합니다 | |
| 8. | 전송 방식 | 기어박스 드라이브 | |
| 9. | 메인 모터 | 22 kw | |
| 10. | 과학 기술적인 프로세스 | →Electroplating 크롬 →Finish를 돌리는 Forging→Rough turning→Quenching→Grinding →Finish |
|
전기 기능부분
|
1. | PLC | 델타 |
| 2. |
|
쉐나이더 | |
| 3. | 설명서를 운영하세요 | 5.7 인치 터치 스크린 | |
| 4. | 반대 | 크힌트 | |
| 5. | 환원제 | 델타 |
|
유압부
|
1. | 펌프 파워 | 18.5 kw |
| 2. | 전자기 밸브 | 4 | |
| 3. | 유압 파이프 | 4 | |
| 4. | 압력 게이지 | 1 |
|
절단날부
|
1. | 절삭 방식 | 수력 추적은 잘렸습니다 |
| 2. | 블레이드 | 열처리 HRC58-62C와 Cr12 모프 | |
| 3. | 길이 허용 오차를 줄이기 | ±1mm |
|
3m 설명서 스택커
|
1. | 사이즈 | 3000*1200*500mm |
| 2. | 높이 | 조정할 수 있습니다 | |
| 3. | 러닝 롤러 | 4 단계 |
